Capace cu tablă striată

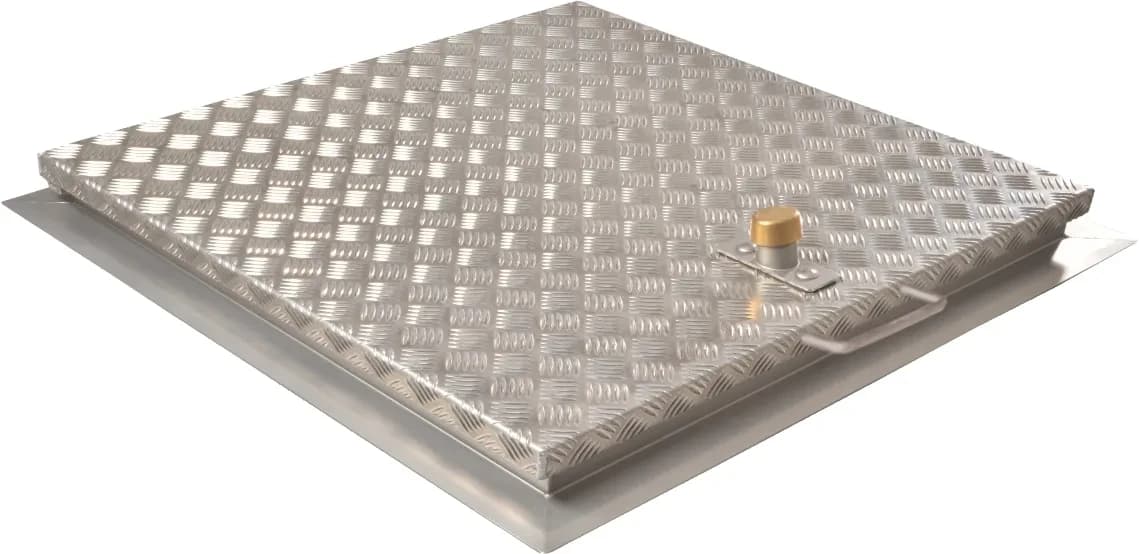

Capac cu deschidere asistata, finisaj tabla striata, otel inoxidabil, clasa A15

Capac din oțel inoxidabil, clasa de încărcare A15.

Specificații

Material
Oțel inoxidabil
Clasă de încărcare
A15
Formă
Pătrat
Tipul dimensiunii
Gol util
Caracteristici
Cu arcuri cu gaz, Cu tablă striată

Variante și coduri

4 variante

Descriere

Capac de acces din inox cu model lacrima FF Systems SA3-TR-600600E, cu deschidere asistata, protectie la ploaie, clasa A15

Capacul de acces FF Systems SA3-TR-600600E este destinat acoperirii caminelor din zone pietonale, oferind acces pentru inspectii si lucrari de intretinere. Modelul combina capacul din inox cu model lacrima cu deschiderea asistata de un arc cu gaz si protectia la ploaie.

Varianta TR este realizata din inox. Suprafata metalica reprezinta finisajul final al capacului, fara cuva pentru umplere sau placare.

Dimensiuni pentru alegerea corecta

Modelul SA3-TR-600600E are dimensiunea nominala de 600 mm, o deschidere utila de aproximativ 570 x 570 mm si dimensiunile exterioare ale ramei de aproximativ 726 x 726 mm.

Dimensiunea nominala identifica marimea produsului si nu trebuie confundata cu spatiul liber de trecere. Pentru pregatirea montajului trebuie luate in calcul atat deschiderea utila, cat si gabaritul exterior al ramei.

Capac din inox de 4 mm, cu model lacrima

Capacul este realizat din tabla de inox de 4 mm, cu model lacrima in relief. Constructia este destinata utilizarii pietonale, conform clasei de sarcina declarate de producator.

Balamalele robuste, ascunse, sunt fixate de rama si permit rabatarea capacului fara indepartarea acestuia de pe ansamblu. Aceasta solutie faciliteaza accesul repetat la camin pentru verificari si interventii.

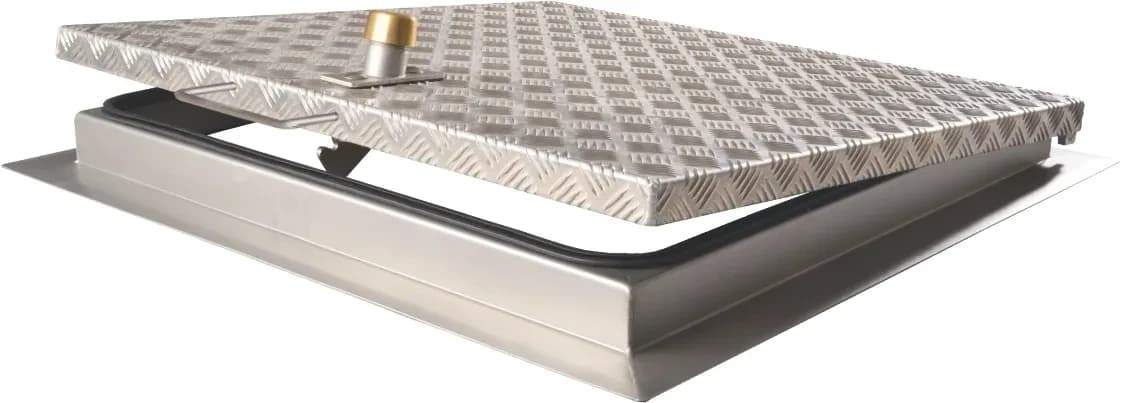

Deschidere asistata si siguranta

Un arc cu gaz asista ridicarea capacului. Unghiul de deschidere este de aproximativ 100°, permitand accesul la interiorul caminului.

Dispozitivul interior de mentinere in pozitie deschisa protejeaza impotriva inchiderii accidentale. Eliberarea acestuia se realizeaza manual inainte de inchiderea capacului.

Inchidere cu cheie de actionare inclusa

Ansamblul este prevazut cu mecanism de inchidere cu blocare automata si capac de protectie din alama. Deschiderea se realizeaza cu cheia de actionare inclusa in livrare.

Producatorul ofera separat optiuni de pregatire pentru incuietoare cu cilindru si de maner pentru deschidere din interior. Aceste dotari se stabilesc la comanda si nu trebuie considerate incluse automat.

Protectie la ploaie si garnitura inlocuibila

Capacul este conceput pentru protectie la ploaie. Garnitura din cauciuc este inlocuibila si rezistenta la inghet si intemperii.

Protectia la ploaie nu reprezinta o specificatie de etanseitate la inundare sau la apa sub presiune. Alegerea produsului trebuie corelata cu amplasamentul si conditiile concrete de utilizare.

Clasa A15 pentru trafic pietonal

Producatorul declara clasa A15, cu forta de incercare de 15 kN conform EN 124, pentru utilizare de catre pietoni si biciclisti.

Produsul nu trebuie prezentat ca destinat traficului auto. Valoarea de 15 kN reprezinta forta de incercare declarata si nu masa maxima admisa a unui vehicul.

Rama si posibilitati de montaj

Rama standard ES1 este realizata din profil de inox, cu ancore si urechi de fixare pentru incastrare in beton sau prindere cu dibluri.

Seria este disponibila si cu rama ES3, realizata din profil de inox, cu cadru din cornier si ancore sudate pentru incastrare in beton. Configuratia ramei se verifica la comanda.

Domeniile de utilizare indicate de producator includ camine de put, camine de captare a izvoarelor, camine de aerisire si camine pentru ape uzate, in amplasamente compatibile cu utilizarea pietonala.

Date tehnice principale

  • Producator: FF Systems

  • Sistem: SA3-TR

  • Cod produs: SA3-TR-600600E

  • Tip: capac de acces cu suprafata metalica finisata

  • Material capac: inox cu model lacrima

  • Grosime tabla capac: 4 mm

  • Dimensiune nominala: aproximativ 600 mm

  • Deschidere utila: aproximativ 570 x 570 mm

  • Dimensiuni exterioare rama: aproximativ 726 x 726 mm

  • Deschidere: asistata de arc cu gaz

  • Unghi de rabatare: aproximativ 100°

  • Balamale: robuste, ascunse

  • Siguranta: dispozitiv interior de mentinere in pozitie deschisa, cu eliberare manuala

  • Inchidere: cu blocare automata si capac de protectie din alama

  • Garnitura: cauciuc inlocuibil, rezistent la inghet si intemperii

  • Protectie: la ploaie

  • Clasa declarata: A15, forta de incercare 15 kN conform EN 124

  • Utilizare: pietoni si biciclisti

  • Cheie de actionare: inclusa
